一张图读懂常见木材硬度

一张很形象的木材硬度表，各种美好温暖的木头色系。木纹、硬度、色彩一目了然。可以看到木材硬度排在前三位的紫檀、龙凤檀、和檀木。木材硬度最低的为非洲轻木和椴木。

图中的单位是詹氏硬度（Janka Hardness），测试方法是用压力器将直径11.28毫米的钢珠压入木材中，深度达钢珠高度一半时所需要的荷载。美国常用红橡木的1290bf硬度作为比较值，并不是越硬的木材越贵或越好，比如胡桃木比红橡木要软，但价格却贵得多。另外大多超硬木材都是需要保护的珍惜材种。

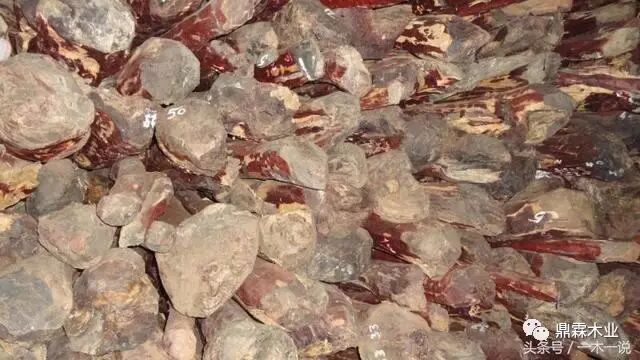

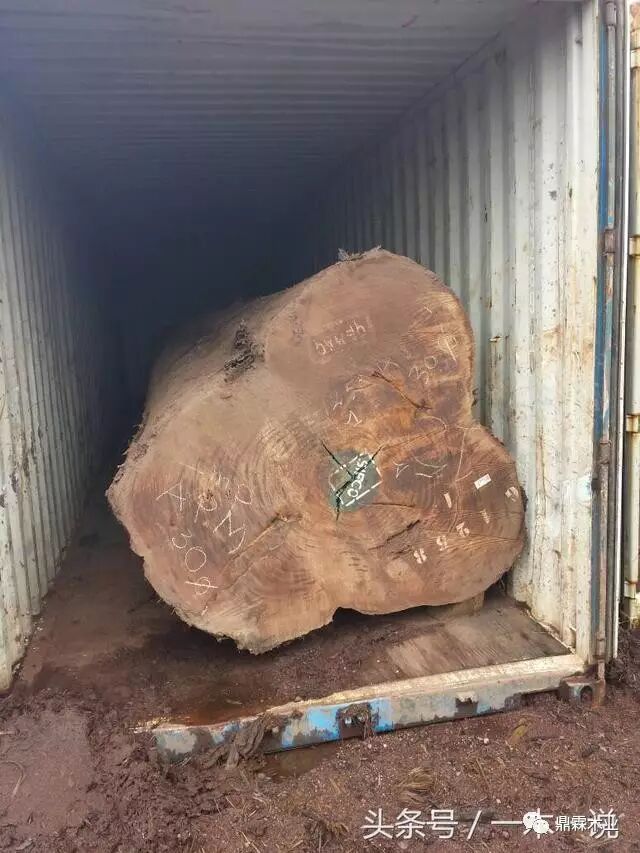

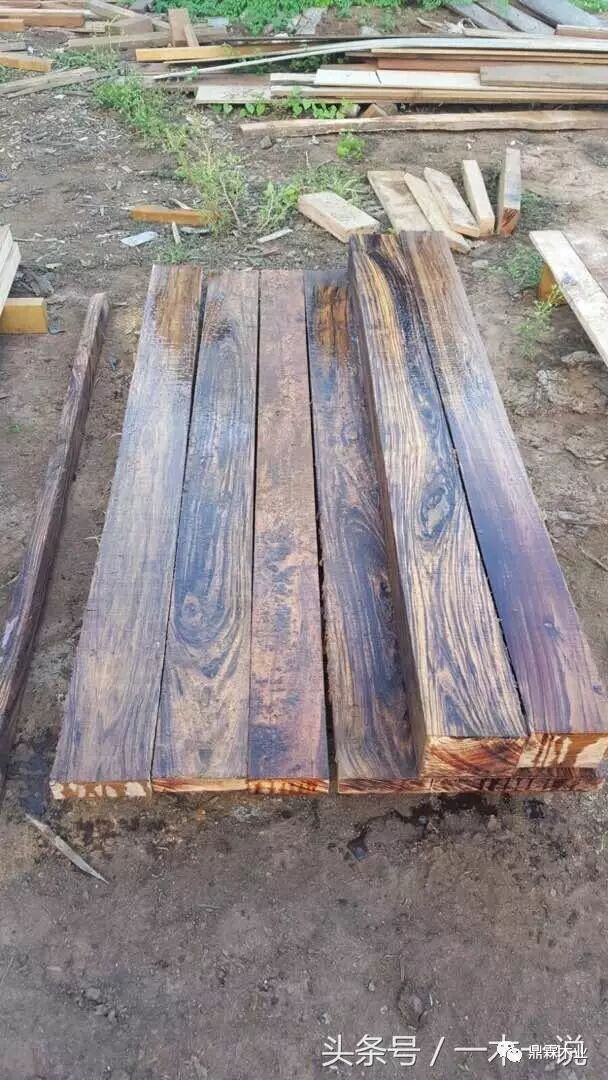

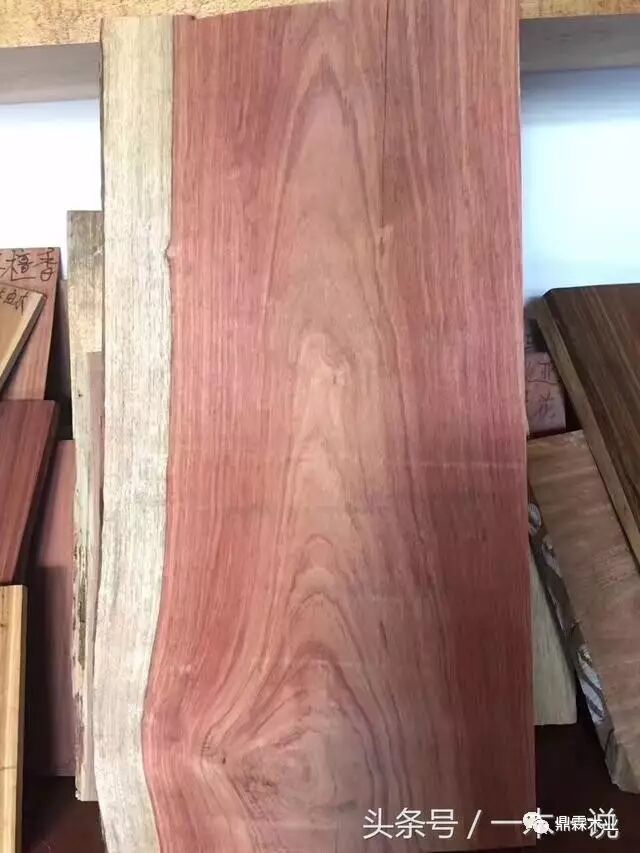

紫檀（Pterocarpus santalinus）

产地：印度南部迈索尔邦

心边材区别明显，边材狭，白色，边材至心材急变；新伐材的心材桔红色，时久，则变为红葡萄酒色，其色为紫黑色或几乎是黑色。有光泽，纹理斜，结构累赘，断面致密，散孔材。管孔中等至小或很少，肉眼下勉强可见。管孔内不含侵填体，多含红褐树胶或白色沉积物或否，木射线极细，放大镜下不明晰稍密。

材性：干燥困难，缓慢，但少开裂，心材对树木腐菌、白蚁和其他虫害有免疫力，耐久性强，故在使用上不需要防腐处理。木材坚韧，木材坚韧、极硬、极硬。斜纹理。

檀香（Santalum album）

产地：印度、东南亚、澳大利亚

边材白色、无气味、心材，新砍时为淡黄褐色，暴露大气中变为暗褐色，时间长久后则为暗红褐色，多少有点阴晦的光泽，木材香馥郁，这种特殊芬芳经千年不散。无特殊滋味，偶而在径切面呈现弱的波状纹理或稀有鸟眼花纹，结构极细而均匀。散孔材。木射线很细在放大镜下可见。

材性：材质细而重，含水量12%时，密度为0.92g/cm3,硬度中等至硬,纹理直或稍具波浪形、致密。干燥缓慢，耐久性强。

乌木（Diospyros ebemum）

产地：印度、斯里兰卡

心边材区别明显，边材白色或黄白色，宽。心材黑玉色，间以淡黑色条纹。木材在磨光后，出现黑金属光泽，加工面坚硬光滑，纹理直至不规则或波状，结构极细，致密而均匀，无特殊气味，木射线很细，心材呈细的带白色的带。

材性：材质致密，特别坚硬、甚重，气干密度为1.16g/cm3,干燥不易，干燥过程中易发生端裂或表面裂，耐久性强并对留粉甲虫有免疫力。

柚木（Tectona grandis）

产地：印度、马来亚、缅甸和泰国

心边材区别明显，边材浅黄褐色；心材金黄色，久之变为深黄褐色，在生长干燥地区多呈褐色条经纬度，弦面上呈抛物线花纹，木材有光泽，新材略有刺激性气味，无滋味，触之有脂感，在柚木材上有油脂的触觉，纹理通常直，但在同产区者亦有交错纹理，结构中至略粗，环孔材，生长轮明显，甚宽，不匀。木射线多，在肉眼下可见。

材性：缅甸产柚木密度0.60g/cm3。木材干燥状况良好，在天然干燥时需加遮盖，以防干燥过快；稳定性好，湿胀性小，材色易于改变，但干燥后的木材颜色一致。耐腐性强，防腐性强，防腐处理困难。边材易被虫蛀，但心材对白蚁及海中腐木生物的抵抗力甚强。具有良好的力学性质，耐腐损。

木莲（Manglietia fordiana）

产地：中国

宏观构造特点：边林区别明显。边材灰淡黄色，心材小，淡黄褐色。纹理直，结构细，材质轻。年轮明显，宽窄均匀，轮界有细线。散孔材。管孔略多，甚小，分布均匀，木射线少、略细，分布不均匀，径面木射线斑纹不明显。

材性：气干密度为0.437g/cm3，轻。干燥易，干缩小。心材耐磨，对白蚁及虫害抵抗力强。

香樟（Cinnamomum camphora）

产地：中国

心边材区别明显或略明显。边材宽，黄褐至灰褐色，心材红褐色或染有暗色条纹。木材具典型的樟脑气味。有光泽，纹理斜或交错，结构细。年轮明显，宽窄不匀，早材带稍宽，晚材带色深，构成深色的轮界线。散孔至阗散孔材。早材至晚材管孔逐渐变小。轴向薄壁组织环管束状，少数翼状；木射线细，径面可见斑纹。

材性：气干密度0.535g/cm3，轻。干燥易翘曲和径裂，干缩小。不易腐朽和虫蛀，耐久性强，切面光滑。

楠木

产地：中国

心边材区别不明显。木材黄褐略带线绿色。有光泽和香气，纹理斜，结构细。年轮明显。轮界有深褐色细线。散孔材。管孔细。轴向薄壁组织环管束状。木射线细，宽狭不匀，径面射经斑纹细而密。

材性：气干密度为0.61g/cm3，中等。干燥时有翘曲现象，经久不腐，加工易，切面光滑；油漆、胶粘性良好。

黄檀（Dalbergia hupeana）

产地：中国

心边材区别不明显，木材浅黄褐色。年轮略明显，宽窄不匀。散孔材，管孔略小，小至中，多数单独分布。轴向薄壁组织丰富，傍管型翼状，聚翼状，离管型带状，轮界状，木射线细，略小，色浅。弦面具波痕。

材性：气干密度0.987g/cm3，重。干燥缓慢。耐腐，但易遭虫蛀。材质坚硬，切削困难，切面光滑。耐磨，耐冲击。

槐树（Sophora Japonica）

产地：中国

心边材区别明显，边材窄，黄白色，心材深灰褐色。纹理直，结构略粗，年轮明显。通常窗而不匀。环孔材。早材管孔中至略大，通常宽2-3列心材中常含褐色树胶，晚材管孔略小，或团状或短切线。木射线细而少，色浅。

材性：气干密度0.722g/cm3，中等，耐磨、但边材易虫蛀，切削易，切面光滑。

刺槐（Robinia pseudoacacia）

产地：中国

心边材区别明显，边材浅黄色，甚窄；心材暗黄褐色，木材具光泽，纹理直，结构粗，年轮明显，通常宽而不匀。环孔材。早材管孔中至大，2至数列宽，密集，在心材中完全填满侵填物。晚材管孔小而少，中部显散，边缘排列成团状或侧向连成断续同心带。轴向薄壁组织丰富，傍管型环管状、翼状、聚翼状，木射线至中，径面射线斑纹不明显。

材性：气干密度0.792g/cm3 ,重，干燥宜慢，否则易翘曲，心材耐久耐湿且耐火，边材不腐耐，易受虫蛀。加工和切削困难，切面光滑。油漆和胶粘性很好。

花榈木（Ormosia hosiei）

产地：中国

心边材区别极明显。边材浅黄褐色；心材暗褐色带黄（巧克力色），纹理斜，结构中等，有光泽。木射线细肉眼下略可见，弦面有波痕。年轮不明显。散孔材。管孔小，肉眼可见，单独或复管孔（多为2-3个）。管孔内含白色沉积物，轴向薄壁组织颇丰富，在肉眼下明显。

材性：材质硬重，气干密度0.742g/cm3,干燥不易，边材与心材的弦向收缩差异大，常在心边材交界处开裂，能耐腐，但边材易遭虫蛀。木材易加工，切削不难，胶着和油漆性能好。握钉力强。

枫香（Liquidambar formosana）

产地：中国

心边材区别不明显。木材灰褐色至灰红色。边材易青变，纹理交错，结构细。年轮不明显。散孔材。管孔小分布均匀，木射线细。轴向受伤树胶道在横切面上呈弦线，常含白色沉积物。

材性：气干密度0.588g/cm3，中等，干燥易翘曲变形，胀缩率也大，因此须慢慢地干燥，不耐腐，心材在立木时易腐朽，边材在采伐后易变色；腐朽材有黑暗色“界线”。不易劈裂。油漆着色和胶接性能良好。

桤木（alnus cremastogyne）

产地：中国

心边材区别不明显，木材黄色，日久后带浅红褐色，纹理直，结构细而疏松，年轮明显，年轮界以细线，波浪形。散孔材，管孔数多而小。分布均匀，单独或呈2至数个径列复管孔。木射线具宽窄两种，径面上宽射线斑纹略明显，略同材色，常具髓斑。

材性：气干密度轻。干燥易，无过分翘曲和开裂，干后易于定形。易防腐处理，但本身不耐腐，木段须及时锯板，否则易产生绿褐色的变色。油漆和胶粘性能良好。

麻烁（Quercus acutissima）

产地：中国

心边材区别明显。边材灰褐色或暗褐色，略宽。心材红褐色或栗褐色。木材有光泽。纹理直或斜，结构粗、年轮明显，不匀。环孔材。早材管孔大至甚大，1至数列，侵填体多。晚材管孔小，径列或火焰状排列，色浅。轴向薄壁组织丰富，环管型和离管带状。木射线有宽、窄两种，前者甚宽，径面有美丽而明显的射线斑纹。

材性：气干密度0.93g/cm3,重。不易干燥，易产生径裂和翘曲。木材耐腐性中，耐磨。油漆和胶接性能尚佳。

柞木（Quercus mongolica）

产地：中国

心边材区别明显。边材淡黄白带褐色，心材褐色至暗褐色， 有时略带黄色。有光泽。经纬度理直或斜，结构粗。年轮甚明显，呈波浪状。环孔材。晚材管孔小至甚小多数呈辐射状排列。具侵填体。轴向薄壁组织环管状和离切状。木射线有宽、窄两种，前者数其少，色浅，径面宽射线有光泽，构成极明显的斑纹。

材性：气干密度为0.766g/cm3，重，干燥困难，易翘曲和开裂，耐水，耐磨。握钉力大，油漆着色性能良好，胶着不易。

核桃（Juglans regia）`

产地：中国

心边材区别明显。边材浅黄褐色带灰；心材红褐色带柴色，甚至带黑褐色，往往间有深色条纹，久露空气中呈巧克力色。纹理直或斜，结构略细，有光泽，年轮明显，轮界呈微波状。阗散孔材。管孔小，肉眼可见。早材管孔在肉眼下明晰，略具孔环；逐渐向年轮外缘减小。管孔多数单独或复管孔，径列或斜列，少数含有侵填体。木射线细而多，我浅，肉眼下可见，径列或徐列，少数含有侵填体。木射线细而多，色浅，肉眼下可见，径面上有射线斑纹。

材性：材质略硬，略重，密度为0.672g/cm3,色泽美丽；干燥慢，干后性质稳定，不变形，干燥过程中，稍不留意就会产生劈裂，能耐磨，油漆和胶连性能良好。

黄杞（Engelhardtia roxburghiana）

产地：中国

心边材区别明显至略明显，木材灰褐色至淡红褐色，色泽美丽，纹理直或斜，结构累赘至中，年轮略明显，宽。阗散孔至散孔材，管孔小；略少，早材管孔在肉眼下易见。复管孔（2至数个）普遍，径列或斜列。轴向薄壁组织发达，以离管节线状为主。木射线细，肉眼下略可见，径面上有射线斑纹。

材性：材质略轻，密度为0.569g/cm3,干燥不困难，干后少开裂，不变形。木材富有弹性，木材易加工。油漆性质中，胶着力良好，握钉力中，但不劈裂。

枫杨（Pterocarya stenoptera）

产地：中国

心边材区别不明显，木材浅褐色微黄。木材有光泽，纹理常交错、结构中。年轮略明显，宽。半散孔材至散孔材。管孔略小至中。肉眼下易见。轴向薄壁组织，扩大镜下可见，以离管切线状（色浅，细而多）为主，呈断续的弦线。木射线细，在放在镜下明晰，径面木射线斑纹可见。

材性：材质轻柔，密度为0.386g/cm3,干燥时容易翘曲，不耐腐，油漆和胶着性能良好，握钉国不强，但不劈裂。

春榆（Ulmus propinqua）

产地：中国

心边材区别明显，边材窄，暗黄色，心材暗紫灰褐色。木材纹理直，结构粗略。年轮甚明显，宽窄极不均匀。环孔材。早材管孔大。晚材管孔小至甚小，沿年轮聚集成不连续的波浪状排列。轴向薄壁组织不易见。木射线细而少，分布均匀径面可见水平状或斑点状射线斑纹。

材性：气干密度为0.59g/cm3，中等。干燥困难，易环裂和翘曲。不耐腐，防腐剂极易注入。

白榆（Ulmus pumila）

产地：中国

心边材区别明显，边材黄褐色，心材暗红褐色。木材有光泽。纹理直，结构粗。年轮明显，窄至甚宽，略呈波浪花形。环孔材，少数含有侵填体。晚材管孔很小，呈复管孔和管孔团的形式，组成断续切线状，轴向薄壁组织环管状，通常围绕晚材管孔波浪带状。木射线少，细至甚细。

材性：气干密度为 0.639g/cm3，中等。干燥困难，收缩大，易翘曲和开裂，耐久性强，防腐处理容易。着色和油漆性质良好。胶接容易。

大叶榉（Zelkova schneideriana）

产地：中国

心边材区别明显。边材宽，黄褐色或浅红褐色，心材红褐色。有光泽，纹理直，结构细至中，年轮明显，不匀，早晚材差别显著。环孔材，早材管孔大。含红褐树胶。晚材管孔小，斜列，切线状或波浪形。轴向薄壁组织傍管型。木射线中，径面射线斑纹明显。

材性：气干密度为0.81g/cm3,重，干燥困难，干燥不当易裂，耐久性强，防腐处理容易。油漆和胶粘性能良好。

木荷（Schima superba）

产地：中国

心边材区别不明显。木材浅黄褐色至浅红褐色，有光泽。纹理直或斜，结构细。年轮略明显，轮界有深色晚材带。散孔材。管孔多而小，多数单独，分布均匀，轴向薄壁组织不见。木射线甚细径面有细密棕红色的木射线斑纹。

材性：气干密度为0.623g/cm3,中等。干燥易翘裂，干燥容易。木材耐腐性弱。加工容易，握钉力中，但易劈裂。油漆及胶粘性良好。

黄波罗（Phellodendron amurense）

产地：朝鲜、苏联远东和日本

心边材区别明显。边材黄白色带灰，甚狭，一般为2-5mm；心材深栗褐色。纹理直，结构粗，有光泽。材色和花纹均甚美观。具苦味。年轮明显，狭，均匀。环孔材。早材管孔中至略大，肉眼下明晰。木射线细至甚细，数少，在肉眼下略可见，色浅。

材性：材质轻软，密度为0.499g/cm3,油漆和胶着性能良好，握钉力中等，不易劈裂。

臭椿（Ailanthus altissima）

产地：中国

心边材区别略明显。边材黄白色，心材浅黄褐色。纹理直，结构粗，木材有丝绢光，味微苦。年轮明显，宽，均匀。环孔材。早材管孔大，肉眼下明显。含有树胶；晚材管孔小，数少，肉眼下不见。木射线少，略宽至细，前者在肉眼下明显，色浅，径面射线斑纹可见，弦面射线明晰。

材性：木材重量中等，密度为0.637g/cm3,干燥容易，若处理不当，则发生翘曲，间或亦发生小裂缝；不耐腐，蓝变。

苦楝（Melia azedarach）

产地：中国

心边材区别明显。边材黄白色，甚狭；心材紫褐色至红色。纹理直或斜，结构粗有光泽，年轮明显，甚宽，不匀。环孔材。早材管孔大小中等，内眼易见，数多。含有红褐色树胶；晚材管孔略少，甚小至略小，肉眼下可见至不见。木射线细，色浅，肉眼下可见；径面上有射线斑纹。

材性：木材重量中等，密度为0.6g/cm3,干燥情况良好，心材比较耐腐，但边材容易遭受蛀虫侵害。木材易加工，切削容易，切面颇光滑。

黄连木（Pistacia chinensis）

产地：中国

心边材区别明显。边材灰黄或灰褐色，宽，心材黄褐色，露大气中呈深褐色，在纵面有时具姜黄色条纹。纹理直或斜，结构细，有光泽。年轮明显，略宽不匀。环孔材。早材管孔大小中等，肉眼下可见。晚材管孔甚多，甚少，仅在放大镜下可见。木射线细，肉眼下可见，色浅；径面上有射线斑纹。

材性：材质坚重，密度为0.764g/cm3,易干燥，但易产生径向劈裂；韧性强，易干弯曲。

槭木（Acer mono）

产地：苏联、朝鲜、日本

心边材区别不明显，木材肉红色，常有灰紫色夹有绿斑的假心材。纹理直，结构细，有光泽。髓斑显著。年轮略明显，较狭而均匀，年轮间界以深色细线。轮界具棱角，略呈蜘蛛网状。散孔材。木射线细，色浅，肉眼下明晰。径面上射线斑纹明显，美观；弦面上呈短线状，放大镜下明显。

材性：木材略重，硬，密度为0.709g/cm3,木材干燥慢，干燥时常有开裂，但反翘现象并不严重；耐腐性中等，防腐剂注入困难。力学强度较高，弹性大，耐磨损。

水曲柳（Fraxinus mandshurica）

产地：中国

心边材区别明显。边材黄白色，窄；心材灰褐色。纹理直，花纹美观，结构粗，有光泽。年轮明显，宽窄均匀。环孔材。早材管孔中等至大，肉眼下明显。晚材管孔甚小在扩大镜下可见，木射线细，肉眼下仅能分辨，色浅。

材性：木材略重硬，密度为0.686g/cm3,干燥不易，干缩性大，容易产生翘裂缺陷；较耐腐及耐水。材质坚韧，抗弯性能良好。油漆和胶接性能良好。

柳桉（Shorea pclysperma）

产地：菲律宾

心边材区别明显，边材黄色或灰褐色，狭；心材红褐至深红褐色带紫，生长年轮不甚明显，但由于干湿季节，因而有不清晰的轮层，纹理交错，具美丽的带状花纹，结构中等至粗，散孔材，管孔大，肉眼甚明晰，均匀分布含侵填体。木射线甚细，肉眼下在弦面上勉强可见。

材性：干燥状况一般，耐久性中等。

白柳桉（Pentacme contorta）

产地：菲律宾

心边材区别不十分明显，边材淡黄白色后转为淡灰褐色；心材淡灰色到黄褐色带桃色。轴向薄壁组织肉眼下不见，但在扩大镜下可见，傍管型稀疏，短翼状和弦向带状，离管型星散或围绕树道呈带状。

材性：材质轻至稍硬重，密度为0.38-0.53g/cm3,干燥慢，耐久性低，加工易，锯切一般，刨削性能好，胶着性良好。

桃花心木（Swietenia mahagoni）

产地：西印度群岛、南美、古巴

心边材区别明显，边材白至淡黄色；心材淡红褐色至红褐至淡红色带红，有绢丝光泽，美观、纹理直至交错，或带波浪形带状花纹，结构稍粗、致密。无特殊气味，散孔材。管孔在肉眼下可见，均匀分布，多灵敏单独，管孔内含白色物质或树胶，导管在肉眼下可见。木射线在放大镜下明晰。

材性：材质软硬适中，气干密茺为0.60-0.68g/cm3,绝干密度为0.55g/cm3左右，易干燥，不易开裂和翘曲。

苏木（Caesalpina sappan）

产地：越南、缅甸、印度

心边材区别甚明显，心材新鲜桔红色，暴露大气中转深吉红色，极鲜明悦目；边材狭、灰白色，纹理直，结构细而匀，生材时略具香气，干后无显著的气味。径切面木材有光泽。散孔材。生长轮明显，略宽，通常均匀。管孔小，在肉眼下可见。

材性：干后少翘曲，若干燥不当容易发生裂隙。耐久性强。材质甚硬重，密度为0.95g/cm3,木材加工后，刨削面很光滑。

出处：鼎霖木业微信公众号
